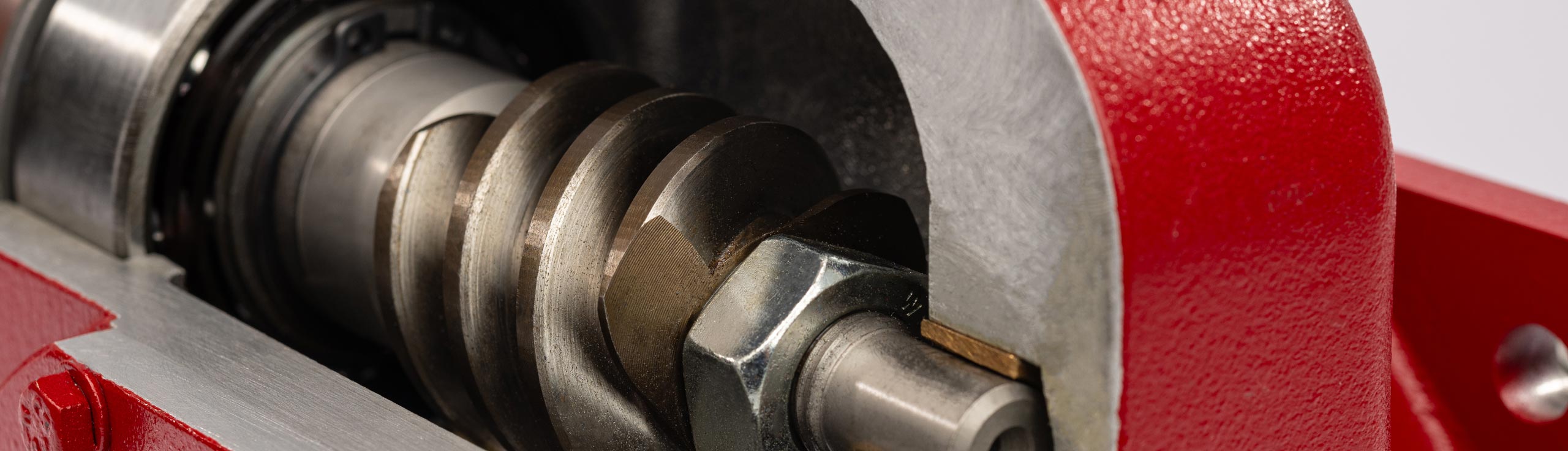

Schneckengetriebe in NahaufnahmeSchneckengetriebeTechnische Liste

Zulässiges Drehmoment

Das zulässige Drehmoment kann vom Getriebe im Dauerbetrieb abgegeben werden. Hier gehen Schmierbedingungen, Lebensdauer und die Betriebsfaktoren ein.

Maximales Drehmoment

Das maximale Drehmoment beschreibt die mechanische Festigkeit des Getriebes. Eine Überschreitung kann das Getriebe zerstören.

Übersicht zulässiges Drehmoment

Diagramm

Dimension Schneckengetriebe

Datentabelle
Technische Zeichnung

Die hier angegebenen Daten sind allgemeine Anhaltswerte. Die genauen technischen Daten für den Einsatzfall mit Ihren Randbedingungen werden von uns für Sie im Konstruk onsprozess ermi elt.

Wirkungsgrad

Hier ist der maximale Wirkungsgrad des Schneckengetriebes angegeben, der im eingelaufenen Zustand (d.h. nach ca. 24 Betriebsstunden) erreicht werden kann. Im Einzelfall kann der Wirkungsgrad niedriger sein durch:

  • kleine Motordrehzahl
  • Sonderabdichtung oder Sonderlagerung
  • eingeengtes Getriebespiel
  • während des Anlaufs

Selbsthemmung

Die Selbsthemmung ist von der Geometrie und den Reibwerten der Verzahnung abhängig.

  • Keine Selbsthemmung: Der Getriebemotor kann von der Abtriebswelle durchgedreht werden.
  • Statische Selbsthemmung: Der Getriebemotor kann aus dem Stand nicht von der Abtriebswelle durchgedreht werden. Ausnahme: Geringe Bewegungen bei Vibrationen.
  • Dynamische Selbsthemmung: Der Getriebemotor wird bei Abschalten des Motors durch das Getriebe abgebremst.

Baugröße 25

Datentabelle

Baugröße 35

Datentabelle

Baugröße 40

Datentabelle

Baugröße 50

Datentabelle

Baugröße 53

Datentabelle

Baugröße 63

Datentabelle

Baugröße 80

Datentabelle

Andere Baugrößen und Untersetzungen sind möglich. Wir prüfen das gerne auf Ihre Anfrage.
